赛尔精密锯

产品简介

精密锯所产出的产品应光滑、准确、无毛刺、误差在±5mm之间。 2、所要加工的板材应表面光滑、无污点;含水量≤20%,无开胶、断胶等现象。 3、如需要进行对板材以斜面加工的要把锯片调到45度角 。

工作条件

三相四线380V 50Hz
工作气源压力为0.6MPa~0.8Mpa

工作环境

机床应安装在干燥、无粉尘、无腐蚀性气体,温度在15~35℃坚硬平坦的水泥地面的室内.
特点及主要结构

特点

a床身结构坚固刚性好,采用直线导轨运动副,传动平稳,使用寿命长,易保养。
b活动锯头由伺服电机驱动,同步带传动,磁栅尺定长,采用数控系统控制;下料尺寸精确,下料尺寸变更快捷,容易实现自动化生产。
c采用气压传动,无污染。
d采用进口主轴电机,直线式进给,速度可调。

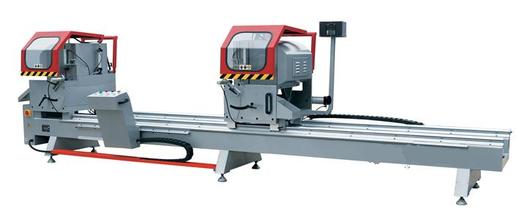

4主要结构编辑数控精密锯主要由锯头、床身、托料架、控制柜等部分组成。

锯头

左锯头为固定锯头,右锯头为活动锯头,可在圆导轨上左右移动,各锯头由摆角机构、进给系统、工作台、工件夹紧系统、锯片、锯罩等组成。
摆角机构由气缸驱动,由限位块定位。 进给系统由气缸驱动,直线式进给。
锯片由主轴电机驱动,进给系统为锯头的核心部件,使用中应重点保养和维护。
工作台用于型材的支撑、定位及安装夹紧机构,锯罩起防护及集屑功能。

床身

床身是由低碳钢板经折弯成型后焊接而成的,内部布置有加强筋板,焊接后,经人工时效处理,保证了床身有足够的刚性。
电控柜
电控柜上安装有操作面板,操作控制元件装于操作面板上,切割工件时,操作人员须按操作程序按动按钮,以完成型材的切割加工。电控柜可在床身的一定范围内左右滑动。

5系统操作说明编辑开机画面

该设备接通电源后,将操作面板上的钥匙开关旋转接通位置,系统上电。系统上电后,等待几秒钟,屏幕将出现开机画面;在开机界面上点击济南四通机械有限公司标志,出现公司的简介后,点击进入,将出现如下运行画面:
运行画面的使用说明
*最上两行是客户注意事项,提示客户注意操作,以便引起误操作!
*第三行指系统有四个画面,此时用户可根据需要按动所需要的触摸键:
a.运行画面:即为正常加工自动操作时使用
b.手动画面:即为操作者初次调试设备。具体操作详见3项手动画面使用说明
c.设定画面:即对加工方式的编辑及参数设置,具体操作详见4项操设定画面使用说明
d.帮助画面:即对现场系统操作的说明
*屏幕下边几行,分别表示当前系统输入输出工作状态,包括左右切锯(开关),左右摆角(开关)等状态。
*型材加工方式
